Каталог Запасных частей

Бульдозер SHANTUI SD16

Раздел: Картер механизма поворота и бортовая передача

Узел: Картер бортовой передачи и ведущая звездочка (стр 90-91)





1	16Y-18-00019	оболочка корпуса (слева)	1
1	16Y-18-00020	оболочка корпуса (справа)	1
2	16Y-18-00037	прокладка	2
3	01010-51437	Болт	66
4	01602-21442	Шайба 14	74
5	16Y-18-00041	противопылевый колпак	2
6	01010-51025	Болт М10 * 25	20
7	01602-21030	Шайба 10	20
8	16Y-18-00034	уплотнение плавающее	4
9	16Y-18-00035	уплотнительное кольцо	4

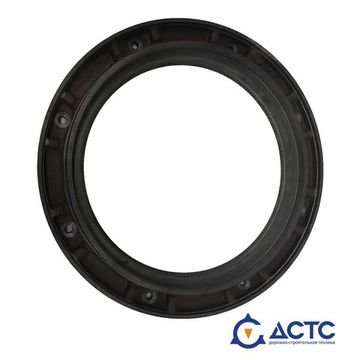

10	16Y-18-00042	противопылевый колпак	2
11	07000-15345	O-образное кольцо	4
12	16Y-18-00045	ступица	2
13	01010-50825	болт M8 * 25	16
14	01602-20825	Шайба 8	16
15	16Y-18-00012	плита	2
16	16Y-18-00011	контргайка	2
17	07000-15270	O-образное кольцо	2
18	07000-15230	O-образное кольцо	2
19	01252-71635	Болт М16 * 35	2
20	01602-21648	Шайба 16	2
21	04020-01228	цилиндрический штифт	2
22	16Y-18-00014	сегмент звездочки	18
23	16Y-18-00013	болт	54
24	01803-02228	гайка М22	54
25	07000-15160	O-образное кольцо	2
26	16Y-18-00048	крышка	2
27	01010-51430	Болт М14 * 30	8
28	16Y-18-00046	крепеж	4
29	16Y-18-04000A	пластина защитная	1
29	16Y-18-05000A	пластина защитная	1
30	01010-52050	Болт М20 * 50	12
31	01602-22060	Шайба 20	12
32	16Y-18-00047	крышка	2
33	07000-15110	O-образное кольцо	2
