Каталог Запасных частей

Бульдозер SHANTUI SD16

Раздел: Гидротрасформатор, трансмиссия и трубопровод

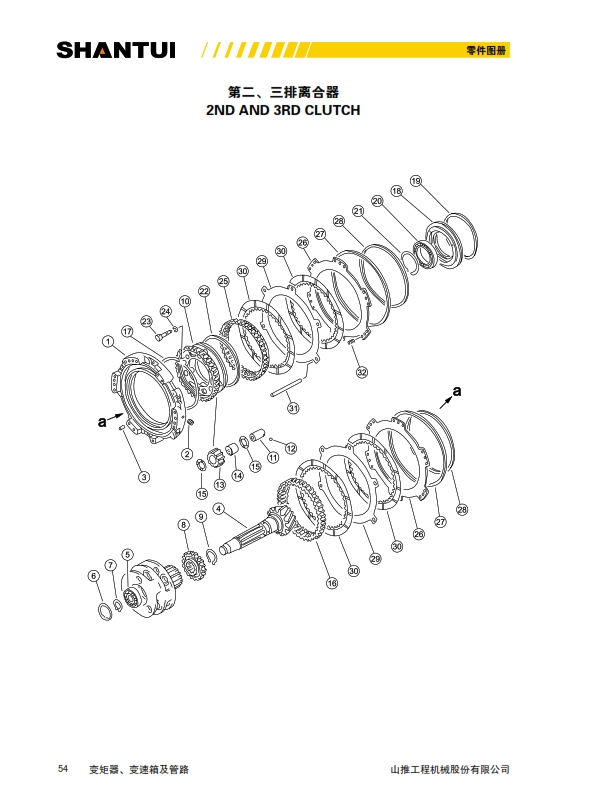

Узел: Муфта 2 и 3 передачи (стр 54-55)



1	16Y-15-00075	Корпус	1
2	16Y-15-00088	Пробка	2
3	04020-01228	Цилиндрический палец	2
4	16Y-15-00061	Ось	1
5	GB283-NU1015C4	Роликовый подшипник	1
6	04065-08530	Кольцо	1
7	16Y-15-00082	Кольцо стопорное	1
8	16Y-15-00059	Шестерня	1
9	04064-06525	Кольцо	1
10	16Y-15-00070	Водило сателлитов	1
11	16Y-15-00051	Вал	3
12	04260-00635	Стальной шарик	3
13	16Y-15-00046	Шестерня	3
14	16Y-15-04000	Подшипник	3
15	09233-03220	Гайка	6
16	16Y-15-00049	Кольцо	1
17	16Y-15-00047	Кольцо	1
18	16Y-15-00053	Крышка	1
19	07018-12455	Прокладка	1
20	16Y-15-05000	Подшипник	1
21	16Y-15-00067	Гайка вала	1

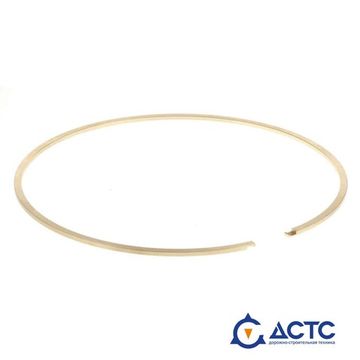

22	16Y-15-00050	Кольцо	1
23	01010-51060	Болт	3
24	01602-21030	Шайба	3
25	16Y-15-00077	Кольцо	1
26	16Y-15-00026	Штифт	2
27	16Y-15-00027	Прокладка	2
28	16Y-15-00025	Прокладка	2
29	16Y-15-00003	Диск фрикционный	2
30	16Y-15-09000	Диск фрикционный	4
31	16Y-15-00071	Палец	6
32	16Y-15-00073	Пружина	12
