Каталог Запасных частей
Бульдозер SHANTUI SD16
Раздел: Гидротрасформатор, трансмиссия и трубопровод

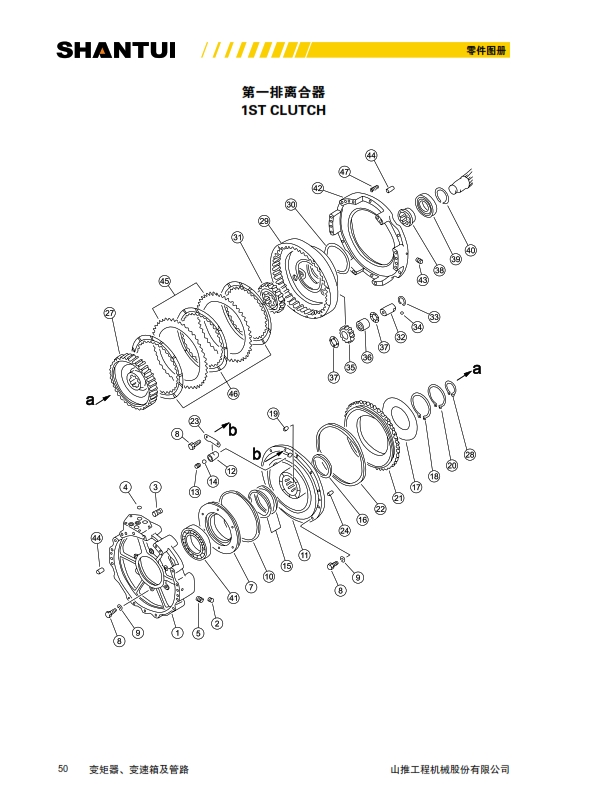

Узел: Муфта (стр 50-53)
| 1 | 16Y-15-00034 | корпус | 1 |
| 2 | 16Y-15-00033 | заглушка | 1 |
| 3 | 09231-01430 | втулка | 9 |
| 4 | 07000-73022 | O-образное кольцо | 5 |
| 5 | 16Y-15-00032 | заглушка | 2 |
| 7 | 16Y-15-00038 | опора | 1 |
| 8 | 01010-51030 | Болт М10 * 30 | 18 |
| 9 | 01602-21030 | Шайба 10 | 16 |
| 10 | 07018-12605 | уплотнительное кольцо | 1 |
| 11 | 16Y-15-00039 | масляный цилиндр, блокировка муфты сцепления | 1 |
| 12 | 16Y-15-00035 | корпус клапана | 1 |
| 13 | 16Y-15-00036 | заглушка | 1 |
| 14 | 04260-00952 | стальной шарик | 1 |

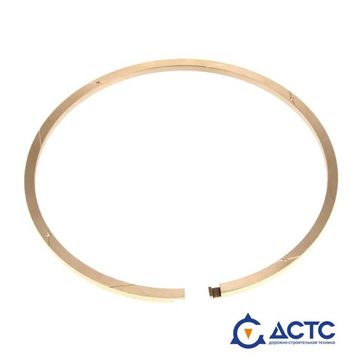

| 15 | 16Y-15-00079 | уплотнительное кольцо | 2 |

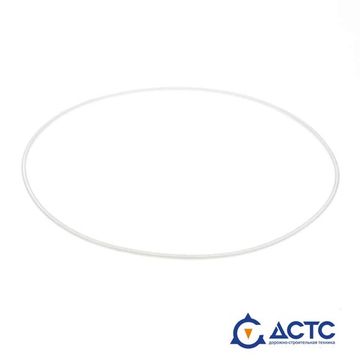

| 16 | 16Y-15-00044 | уплотнительное кольцо | 1 |
| 17 | 16Y-15-00045 | блюдцеобразная пружина | 1 |
| 18 | 04070-00120 | стопорное кольцо | 8 |
| 19 | 16Y-15-00040 | штифт | 6 |
| 20 | 04070-00105 | стопорное кольцо | 1 |
| 21 | 16Y-15-00043 | поршень | 1 |

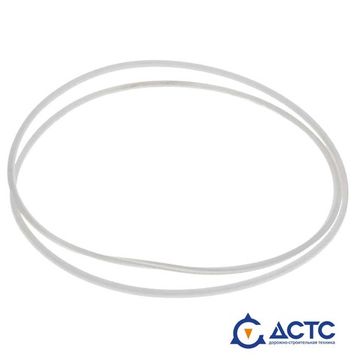

| 22 | 16Y-15-00080 | уплотнительное кольцо | 1 |
| 23 | 16Y-15-00037 | заглушка | 1 |
| 24 | 04020-01024 | цилиндрический штифт | 3 |
| 27 | 16Y-15-00078 | Внешнее кольцо передач, сцепление | 1 |
| 28 | 04064-06525 | стопорное кольцо | 1 |
| 29 | 16Y-15-00042 | Внутреннее кольцо передач, сцепление | 1 |
| 30 | 16Y-15-00069 | уплотнительное кольцо | 1 |
| 31 | 16Y-15-00057 | центральная шестерня | 1 |
| 32 | 16Y-15-00048 | вал | 3 |
| 33 | 04065-03212 | стопорное кольцо | 3 |
| 34 | 04260-00635 | стальной шарик | 3 |
| 35 | 16Y-15-00046 | шестерня (сателлит) | 3 |
| 36 | 16Y-15-04000 | игольчатый подшипник | 3 |
| 37 | 09233-03220 | упорная шайба | 6 |
| 38 | 16Y-15-00068 | втулка | 1 |
| 39 | GB283-NU1015C4 | цилиндрический роликовый подшипник | 1 |
| 40 | 16Y-15-00058 | внутреннее стопорное кольцо | 1 |
| 41 | GB276-6022C4 | шариковый подшипник с глубоким жёлобом | 1 |
| 42 | 16Y-15-00076 | корпус | 1 |
| 43 | 16Y-15-00088 | заглушка | 2 |

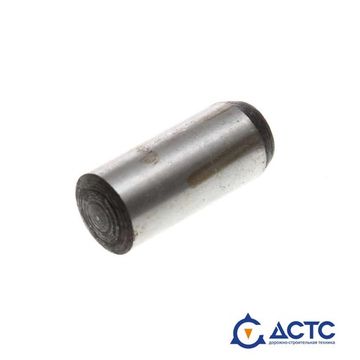

| 44 | 04020-01228 | цилиндрический штифт | 4 |
| 45 | 16Y-15-00041 | диск зубчатый | 2 |
| 46 | 16Y-15-03000 | диск трения | 3 |
| 47 | 16Y-15-00073 | пружина | 12 |
