Каталог Запасных частей
Бульдозер SHANTUI SD16
Раздел: Гидротрасформатор, трансмиссия и трубопровод
Узел: Муфта (стр 44-47)
| 1 | 16Y-15-00024 | корпус | 1 |
| 3 | 16Y-15-00002 | плита | 1 |
| 4 | 16Y-15-00088 | заглушка | 4 |
| 5 | 04020-01228 | цилиндрический штифт | 4 |
| 6 | 16Y-15-00022 | болт | 9 |
| 7 | 16Y-15-00023 | шайба | 9 |
| 8 | 16Y-15-00007 | подшипник | 1 |
| 9 | 07043-70211 | резьбовая заглушка | 1 |
| 10 | 04020-01024 | цилиндрический штифт | 6 |
| 11 | 07000-15280 | O-образное кольцо | 1 |
| 12 | 04020-01638 | цилиндрический штифт | 3 |
| 14 | 16Y-15-00008 | крышка | 1 |
| 15 | 07000-12145 | O-образное кольцо | 1 |
| 16 | 07000-72018 | O-образное кольцо | 8 |
| 17 | 01010-51450 | Болт М14 * 50 | 5 |
| 18 | 01602-21442 | Шайба 14 | 5 |
| 19 | 16Y-15-00011 | вал | 1 |
| 20 | 16Y-15-00009 | соединительная муфта | 1 |
| 21 | 04064-05020 | стопорное кольцо | 1 |
| 22 | 07012-50095 | сальник | 1 |
| 23 | GB276-6016 | шариковый подшипник с глубоким жёлобом | 1 |
| 24 | 04064-08025 | стопорное кольцо | 1 |
| 25 | 16Y-15-00010 | плита | 1 |
| 26 | 16Y-15-00012 | уплотнительное кольцо | 1 |
| 27 | 01050-51480 | Болт М14 * 1,5 * 80 | 1 |
| 28 | 01643-31445 | Шайба 14 | 1 |

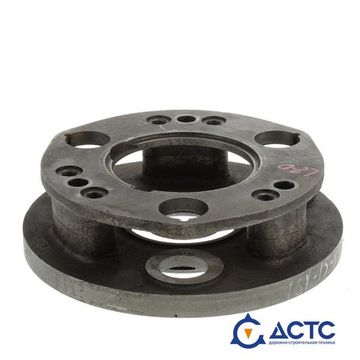

| 29 | 16Y-15-00006 | водило | 1 |
| 30 | 16Y-15-00017 | уплотнительное кольцо | 1 |
| 31 | 16Y-15-00013 | внутренняя шлицевая втулка | 1 |
| 32 | 16Y-15-00014 | центральная шестерня | 1 |
| 33 | 16Y-15-00015 | упорные втулки | 1 |
| 34 | 04064-07525 | стопорное кольцо | 1 |
| 35 | 16Y-15-00018 | вал | 3 |
| 36 | 04260-00635 | стальной шарик | 3 |
| 37 | 16Y-15-00019 | шестерня (сателлит) | 3 |
| 38 | 16Y-15-10000 | игольчатый подшипник | 3 |
| 39 | 09233-03820 | упорная шайба | 6 |
| 40 | 16Y-15-00004 | зубчатый венец | 1 |
| 41 | 16Y-15-00026 | поршень | 1 |
| 42 | 16Y-15-00027 | уплотнительное кольцо | 1 |

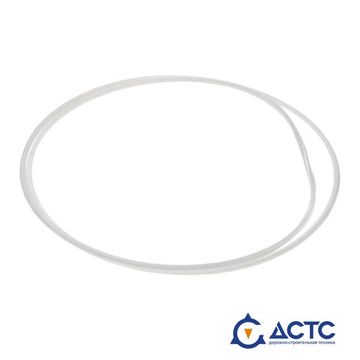

| 43 | 16Y-15-00025 | уплотнительное кольцо | 1 |
| 44 | 16Y-15-00003 | плита | 2 |
| 45 | 16Y-15-09000 | диск трения | 3 |
| 46 | 16Y-15-00083 | пружина | 12 |
| 47 | 16Y-15-00071 | штифт | 6 |
